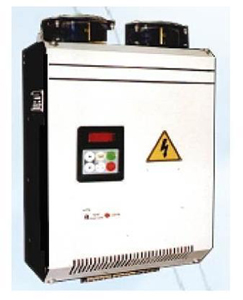

Устройства плавного пуска и защиты двигателей типа ПБТ

Пускатель представляет собой управляемый тиристорный трехфазный регулятор переменного тока с системой регулирования (аналоговая система или микропроцессорная), защиты и сигнализации.
Предназначены для управления асинхронными двигателями и коммутации в цепях переменного тока.
Обеспечивают плавный пуск, параметрическое регулирование скорости и защиту электродвигателя от перегрузок, от обрыва фазы. Обладают высокой надежностью при повышенной частоте коммутации, долговечностью. Значительное снижение эксплуатационных расходов по сравнению с контактной аппаратурой.
Плавный пуск позволяет исключить снижение напряжения сети при пуске мощных электродвигателей.
Обеспечивают регулирование частоты вращения механизмов с постоянным магнитом на валу вниз до значения 0,7 wн или в механизмах с вентиляторным моментом на валу (насосы, вентиляторы) в полном диапазоне. Реверсивные пускатели обеспечивают реверс (изменение направления вращения) двигателя путем бесконтактного переключения фаз с заданным токоограничением.

Технические данные
1.Основные технические данные приведены в таблице1.

Таблица 1


Тип пускателя

Iн, А

Ударный ток к.з., А

Габариты LxBxH, мм

Масса, кг

ПБТ 16/380-11000-0 УХЛ4

16

1350

260х200х365

10

ПБТ 16/380-11010-0 УХЛ4

16

1350

260х200х365

10,5

ПБТ 25/380-11000-0 УХЛ4

25

1600

260х200х365

11,5

ПБТ 25/380-11010-0 УХЛ4

25

1600

260х200х365

12

ПБТ 31,5/380-11000-0 УХЛ4

31,5

1600

260х220х365

11,5

ПБТ 31,5/380-11010-0 УХЛ4

31,5

1600

260х220х365

12

ПБТ 50/380-11000-0 УХЛ4

50

1600

260х290х365

14

ПБТ 50/380-11010-0 УХЛ4

50

1600

260х290х365

14,5

ПБТ 63/380-11000-0 УХЛ4

63

3200

260х290х405

18

ПБТ 63/380-11010-0 УХЛ4

63

3200

260х290х405

19

ПБТ 100/380-11100-0 УХЛ4

100

5500

260х290х440

20

ПБТ 100/380-11110-0 УХЛ4

100

5500

260х290х440

21

ПБТ 160/380-11100-0 УХЛ4

160

5500

260х290х440

20

ПБТ 160/380-11110-0 УХЛ4

160

5500

260х290х440

21

ПБТ 200/380-11100-0 УХЛ4

200

5500

260х290х440

20

ПБТ 200/380-11110-0 УХЛ4

200

5500

260х290х440

21

ПБТ 250/380-11100-0 УХЛ4

250

5500

350х290х595

32

ПБТ 250/380-11110-0 УХЛ4

250

5500

350х290х595

34

ПБТ 320/380-11100-0 УХЛ4

320

5500

350х290х595

32

ПБТ 320/380-11110-0 УХЛ4

320

5500

350х290х595

34

ПБТ 400/380-11100-0 УХЛ4

400

8000

456х290х595

42

ПБТ 400/380-11110-0 УХЛ4

400

8000

456х290х595

44

ПБТ 500/380-11100-0 УХЛ4

500

11000

456х290х595

45

ПБТ 500/380-11110-0 УХЛ4

500

11000

456х290х595

47

ПБТ 16/380-12000-0 УХЛ4

16

1350

260х200х365

10,5

ПБТ 25/380-12000-0 УХЛ4

25

1600

260х200х365

12

ПБТ 31,5/380-12000-0 УХЛ4

31,5

1600

260х200х365

12

ПБТ 50/380-12000-0 УХЛ4

50

1600

260х220х365

14

ПБТ 63/380-12000-0 УХЛ4

63

3200

350х305х500

26

ПБТ 100/380-12100-0 УХЛ4

100

5500

350х305х515

28

ПБТ 160/380-12100-0 УХЛ4

160

4500

350х305х515

28

ПБТ 200/380-12100-0 УХЛ4

200

5500

350х305х515

28

ПБТ 250/380-12100-0 УХЛ4

250

4500

350х305х595

36

ПБТ 320/380-12100-0 УХЛ4

320

5500

350х305х595

36

ПБТ 400/380-12100-0 УХЛ4

400

8000

456х310х595

44

ПБТ 500/380-12100-0 УХЛ4

500

11000

456х310х595

46

ПБТ 630/380-12100-0 УХЛ4

630

11000

456х310х595

46

ПБТ 800/380-12100-0 УХЛ4

800

11000

456х290х595

46

ПБТ 1000/380-12100-0 УХЛ4

1000

11000

456х290х595

46

Структура условного обозначения

ПБТ
- Х1/Х2 - Х3 - Х4Х5Х6Х7 -Х8 Х9 Х10
ПБТ -П -пускатель, Б- бесконтактный, Т- тиристорный
Х1 - номинальный ток, А;
Х2 - номинальное напряжение, В;
Х3- исполнение системы управления
А - аналоговая,
П - программируемая;
Х4 - исполнение по назначению,
1-для пуска асинхронных электродвигателей,
2-регулятор напряжения для активных и активно-индуктивных нагрузок ;
Х5 - исполнение по режиму работы:
1 - нереверсивный, 2 - реверсивный ;
Х6 - охлаждение:
0- естественное воздушное,
1 - принудительное от встроенного вентилятора;
Х7 - наличие динамического торможения:
0- без торможения, 1
1- с торможением ;
Х8 - степень защиты по ГОСТ 14254
0- IP00, 5 - IP54;
Х9 - модификация средств управления:
0-базовая, 1:9 - объектно-ориентированная;
Х10 - климатическое исполнение и категория размещения по ГОСТ 15150.
Перегрузочная способность пускателей приведена в таблице 2.

Таблица 2


Режим

Нагрузка в процентах от номинального тока

Продолжительность нагрузки, с

1

100

длительно

2

150

120

3

150

60

4

175

60

5

200

15

6

200

10

7

225

10


При работе в режимах 2-7 за время цикла, состоящего из перегрузки и паузы, среднеквадратичное значение тока не должно превышать номинального значения за время усреднения 10 мин.
2. Пускатель имеет следующие защиты:
- при превышении мгновенного значения тока предельной величины
- от перегрузки электродвигателя превышающей заданную величину в течение определенного времени (см. таблицу 2)
- от обрыва фазы двигателя
- при исчезновении напряжения силовых цепей (при восстановлении напряжения отсутствует "самоход" электропривода)
- блокировку от включения пускателя при наличии сигнала о неисправности.
3. Пускатель имеет следующую сигнализацию:
- о наличии напряжения на пускателе
- о срабатывании защит.
4. Пускатель обеспечивает:
- задание различных темпов нарастания пускового тока асинхронного двигателя изменением скорости нарастания задания на входе регулятора тока
- ограничение пускового тока и тока перегрузки асинхронного двигателя на заданном уровне с погрешностью не более 10 %.
5. Конструктивно пускатель выполнен в виде блока одностороннего обслуживания.
По согласованию с заказчиком могут быть изготовлены и поставлены высоковольтные тиристорные пускатели типа ПБТВ (высоковольтный) на напряжения 6,3 кВ; 10 кВ с параметрами, приведенными в  таблице 3.
Пускатели выпускаются как с аналоговой, так и с микропроцессорной системой управления.

Таблица 3


Тип пускателя

I н, А

U н, кВ

Мощность

Габариты LxBxH, мм

двигателя, кВт

ПБТВ 50/6

50

6

200

1600х800х2000

ПБТВ 60/6

60

6

250

1600х800х2000

ПБТВ 80/6

80

6

315

1600х800х2000

ПБТВ 100/6

100

6

400

1600х800х2000

ПБТВ 130/6

130

6

500

2400х800х2000

ПБТВ 150/6

150

6

630

2400х800х2000

ПБТВ 200/6

200

6

800

2400х800х2000

ПБТВ 250/6

250

6

1000

2400х800х2000

ПБТВ 500/6

500

6

2000

3000х800х2000

ПБТВ 60/10

60

10

400

2400х800х2000

ПБТВ 80/10

80

10

500

2400х800х2000

ПБТВ 100/10

100

10

630

2400х800х2000

ПБТВ 130/10

130

10

800

2400х800х2000

ПБТВ 150/10

150

10

1000

2400х800х2000

ПБТВ 200/10

200

10

2000

2400х800х2000
