Однофазные маслянные силовые трансформаторы мощностью от 6 до 10 кВА
Однофазные силовые маслянные трансформаторы предназначены для питания электрооборудования в различных областях промышленности.
Трансформаторы выпускаются на частоту 50Гц.
Номинальное напряжение обмотки ВН до 10000 В.
Номинальное напряжение обмотки НН до 230 В.

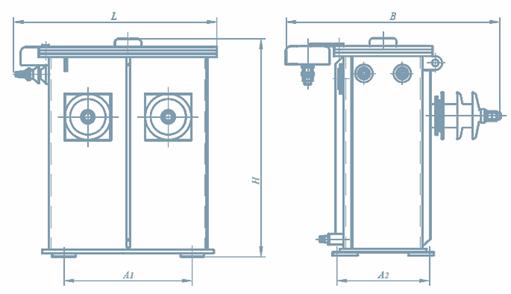

Габаритные и установочные размеры и масса трансформаторов приведены в таблице.
Тип |
Мощ-ность, кВА |
L,мм |
B, мм |
H мм |
A, мм |
A1,мм |
d,мм |
Масса масла, кг |
Масса, кг |
ОМП-10/10-0,23 ОМП-10/6-0,23 |
10 |
510 |
700 |
605 |
350 |
270 |
14 |
28 |
130 |
Однофазные сухие силовые трансформаторы мощностью от 0,01 до 5,0 кВА
Однофазные силовые трансформаторы предназначены для питания электрооборудования в различных областях промышленности.
Трансформаторы выпускаются на частоту 50Гц.
Номинальное напряжение обмотки ВН до 380 В.
Номинальное напряжение обмотки НН до 60 В.
Класс изоляции F.
Количество вторичных обмоток по согласованию с заказчиком

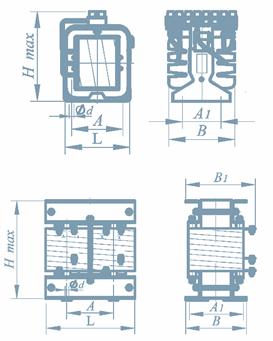

Габаритные и установочные размеры и масса трансформаторов приведены в таблице.
Тип |
Мощ-ность, кВА |
L,мм |
B, мм |
B1,мм |
H max, мм |
A, мм |
A1,мм |
d,мм |
Масса, кг |
Степень защиты |
ОС-0,01/0,5 |
0,007 |
52 |
50 |
130 |
195 |
90 |
90 |
7 |
10 |
IP00 |
ОС-0,63/0,5 |
0,6 |
170 |
120 |
135 |
250 |
120 |
100 |
8 |
18 |
IP00 |
ОС-1,25/0,5 |
1,2 |
170 |
155 |
180 |
240 |
90 |
135 |
7 |
25 |
IP00 |
ОС-2,0/0,5 |
2,0 |
170 |
155 |
180 |
240 |
90 |
135 |
7 |
30 |
IP00 |
ОС-3,15/0,5 |
3,0 |
250 |
165 |
195 |
340 |
135 |
130 |
10 |
50 |
IP00 |
ОС-4,0/0,5 |
3,3 |
240 |
165 |
190 |
270 |
125 |
130 |
10 |
50 |
IP00 |
3,7 |
240 |
165 |
190 |
270 |
125 |
130 |
10 |
50 |
IP00 |
ОС-5,0/0,5 |
4,5 |
240 |
165 |
190 |
270 |
125 |
130 |
10 |
50 |
IP00 |
5,0 |
265 |
195 |
215 |
375 |
135 |
160 |
10 |
75 |
IP21 |
Трехфазные сухие силовые трансформаторы мощностью от 10 до 250 кВА
Трехфазные силовые трансформаторы предназначены для питания электрооборудования в различных областях промышленности, для преобразователей и возбудителей.
Трансформаторы выпускаются на частоту 50?60Гц.
Номинальное напряжение обмотки ВН 380В?420 В.
Номинальное напряжение обмотки НН 48, 50, 75, 100, 115, 150, 175, 200, 230 В.
Класс изоляции F (или другой по согласованию с заказчиком).
Количество выводов со стороны первичной и вторичной обмоток, возможность пересоединения в "звезду" или "треугольник" - по согласованию с заказчиком.
Исполнение выводов: токовые клеммы, алюминиевые или медные шины.
Трансформаторы выпускаются со степенью защиты IP00 - без кожуха, IP21 или другое - в кожухе.

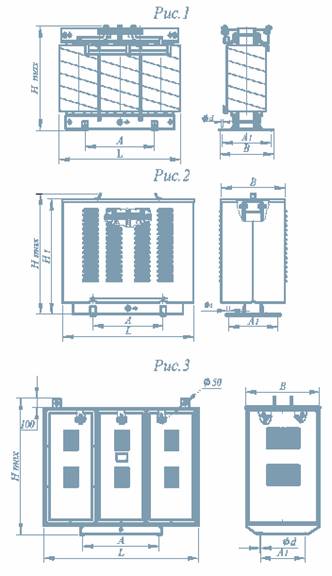

Габаритные и установочные размеры и масса трансформаторов приведены в таблице.
Тип |
Мощ-ность, кВА |
L,мм |
B,мм |
H max, мм |
H1,мм |
A, мм |
A1,мм |
d,мм |
Масса, кг |
Рис. |
Степень защиты |
ТС-10/0,5 |
10,0 |
345 |
220 |
310 |
- |
230 |
162 |
11 |
75 |
1 |
IP00 |
ТС-16/0,5 |
12,5 |
385 |
220 |
340 |
- |
280 |
162 |
11 |
100 |
1 |
IP00 |
16,0 |
395 |
240 |
340 |
- |
280 |
162 |
11 |
100 |
1 |
IP00 |
ТС-25/0,5 |
20,0 |
455 |
320 |
340 |
- |
330 |
162 |
11 |
140 |
1 |
IP00 |
25,0 |
480 |
290 |
410 |
- |
425 |
162 |
11 |
160 |
1 |
IP00 |
ТС-40/0,5 |
30,0 |
530 |
280 |
410 |
- |
280 |
162 |
11 |
180 |
1 |
IP00 |
35,0 |
560 |
280 |
410 |
- |
280 |
162 |
11 |
180 |
1 |
IP00 |
40,0 |
705 |
400 |
640 |
- |
500 |
350 |
14 |
280 |
1 |
IP00 |
ТСЗ-40/0,5 |
735 |
455 |
772 |
715 |
500 |
350 |
14 |
350 |
2 |
IP21 |
ТС-63/0,5 |
63,0 |
755 |
400 |
640 |
- |
500 |
350 |
14 |
350 |
1 |
IP00 |
ТСЗ-63/0,5 ТС-100/0,5 |
785 |
455 |
772 |
715 |
500 |
350 |
14 |
375 |
2 |
IP21 |
100,0 |
875 |
400 |
675 |
- |
500 |
350 |
14 |
440 |
1 |
IP00 |
ТСЗ-100/0,5 |
935 |
455 |
807 |
750 |
500 |
350 |
14 |
470 |
2 |
IP21 |
ТСЗ-160/0,5 |
160,0 |
1520 |
810 |
1185 |
- |
780 |
500 |
22 |
1890 |
3 |
IP21 |
ТСЗ-250/0,5 |
250,0 |
1910 |
910 |
1525 |
- |
1000 |
600 |
22 |
1890 |
3 |
IP21 |
|
