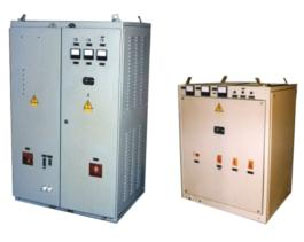

Электроприводы для тяжелых условий работы типа ТПЕ


Электроприводы ТПЕ разработаны для тяжелых климатических условий и применяются для механизмов буровых станков и кранов, с непосредственной установкой на платформе буровых станков или кранов, грейферно-бункерных перегружателей и допускают работу при температуре окружающей среды от -50оС до +45оС. Напряжение питающей сети 220, 380, 400, 415, 440В частотой 50, 60 Гц. Степень защиты IP20 (IP32). Охлаждение - воздушное, естественное.
Имеют встроенный возбудитель двигателя, автоматическую систему двухзонного регулирования частоты вращения.
По способу управления тока якоря имеют нереверсивное и реверсивное исполнение якорного тока.
Электроприводы для буровых станков имеют исполнение с неоперативным реверсом направления скорости вращения изменением направления тока возбуждения.
Основные параметры изделий приведены в таблице. 1.

Тип преобразователя

Номинальный выходной ток, А

Габаритные размеры, мм

Масса, кг

L x B x H

ТПЕ-200/460 А У2.1

200

800x600x800

250

ТПЕ-250/460- П У2.1

250

1265x400x500

90

ТПЕ-100/100-460 А-1 У2.1

100

800x600x1000

260

ТПЕ-200/200-460 А-1 У2.1

200

800x600x1000

260

ТПЕ-50/50-460 П У2.1

50

650x600x900

250

ТПЕ-100/100-460 А У2.1

100

800x600x1000

260

ТПЕ-200/200-460 А У2.1

200

800x600x1000

260

ТПЕ-400/400-460 А У2.1

400

800x600x1600

420

ТПЕ-630/630-460 А У2.1

630

800x600x1600

540

ТПЕ-800/800-460M А У2.1

800

1000x775x1600

510

ТПЕ-1000/1000-460M АУ2.1

1000

1000x775x1600

560

ТПЕ-630/630-460 МП У2.1

630

1000x750x1600

500

ТПЕ-800/800-460 МП У2.1

800

1000x750x1600

600

Пример обозначения:
ТПЕ- X1/X2 - X3 Х4 X5 X6
Т- трехфазное переменное входное напряжение; П - постоянное выходное напряжение;
Е - естественное воздушное охлаждение;
X1 - ток группы тиристоров, обеспечивающих направление вращения двигателя <ВПЕРЕД>;
X2 - ток группы тиристоров, обеспечивающий направление вращения двигателя <НАЗАД> или рекуперативное торможение двигателя;
X3 - номинальное выходное напряжение, В;
Х4- исполнение системы управления; А-аналоговая. П- программируемая.
X5 - климатическое исполнение по ГОСТ 15150;
X6- категория размещения по ГОСТ 15150.
