Частотные преобразователи (инверторы) серии ЭКТ


Предлагаем широкий ассортимент частотных преобразователей (инверторов) серии ЭКТ (напряжение питания 220В: 0,4-2,2кВт; напряжение питания 380В: 0,75-3,7кВт; 5,5-30кВт; 45-315 кВт) для изменения частоты вращения асинхронных двигателей переменного тока, а также все необходимое сопутствующее оборудование, необходимое для успешной эксплуатации преобразователей частоты.

Области применения преобразователей серии ЭКТ: металлургическая добывающая, химическая промышленность, автомобилестроение, легкая и пищевая промышленность, приводы центробежных компрессоров, вентиляторов и воздуходувок, поршневых компрессоров, газовых турбин, экструдеров и миксеров, технологическое оборудование: смесители, дозаторы, производственные линии, системы водоснабжения, вентиляции, дымососы, подъемно-транспортное и т. п. оборудовании.

Преобразователи частоты общепромышленного применения

Преобразователи новой серии ЭКТ для общепромышленного применения, реализованы на современной элементной базе по принципу автономного инвертора на IGBT-модулях с микропроцессорной системой управления. Применяются там, где технологический процесс требует глубокого регулирования скорости или положения вала двигателя переменного тока. Предназначены для автоматического изменения  частоты вращения асинхронного двигателя от 0,01wн  до 2wн  (wн  - номинальная частота вращения двигателя).
Могут быть использованы: для металлургического оборудования, насосов, центрифуг, подъемников, транспортеров, вентиляторов и других механизмов с постоянным или вентиляторным моментом нагрузки на валу двигателя.

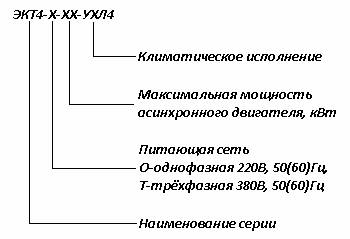

Структура условного обозначения для малоамперных преобразователей

Структура условного обозначения для малоамперных преобразователей

Стандартная спецификация:

Наименование

Мощность двигателя, кВт

Выходной ток, А

Охлаждение

Габаритные размеры, мм

Напряжение питания 220В, Выходная частота (Гц) 0,10 -50(60) Гц, (200 Гц - по заказу)

ЭКТ4-0-0,4-УХЛ4

0,4

2,5

естественное

266x170x123

ЭКТ4-0-0,75-УХЛ4

0,75

4,0

ЭКТ4-0-1,5-УХЛ4

1,5

7,0

вентилятор

ЭКТ4-0-2,2-УХЛ4

2,2

10,0


Наименование

Мощность двигателя, кВт

Выходной ток, А

Охлаждение

Габаритные размеры, мм

Напряжение питания 380В,  Выходная частота (Гц) 0,10 -50(60) Гц, (200 Гц -  по заказу)

ЭКТ4-Т-0,75-УХЛ4

0,75

2,5

естественное

266x170x123

ЭКТ4-Т-1,5-УХЛ4

1,5

4,0

ЭКТ4-Т-2,2-УХЛ4

2,2

5,5

вентилятор

ЭКТ4-Т-3,7-УХЛ4

3,7

8,5

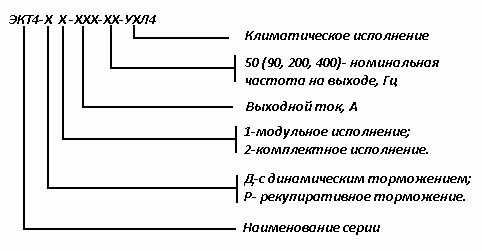

Структура условного обозначения для преобразователей средней и большой мощности:
Структура условного обозначения для преобразователей средней и большой мощности

Наименование

Мощность двигателя, кВт

Выходной ток, А

Охлаждение

Габаритные размеры, мм

Напряжение питания 380В, Выходная частота (Гц) 0,10 -50(60) Гц, (200 Гц - по заказу)

ЭКТ4-Д1-16-50-УХЛ4

5,5

16

естественное

218x320x400

ЭКТ4-Д1-25-50-УХЛ4

11

25

вентилятор

ЭКТ4-Д1-32-50-УХЛ4

15

32

ЭКТ4-Д1-40-50-УХЛ4

19

40

ЭКТ4-Д1-63-50-УХЛ4

30

63

ЭКТ4-Д1-100-50-УХЛ4

45

100

350x304x650

ЭКТ4-Д1-160-50-УХЛ4

75

160

370x360x630

ЭКТ4-Д1-250-50-УХЛ4

132

250

400x600x700

ЭКТ4-Д1-320-50-УХЛ4

160

320

ЭКТ4-Д1-400-50-УХЛ4

200

400

610x600x700

ЭКТ4-Д1-630-50-УХЛ4

315

630

ЭКТ4-Д2-10-50-УХЛ4

3,7

10

естественное

280x250x600

ЭКТ4-Д2-16-50-УХЛ4

7,5

16

280x250x600

ЭКТ4-Д2-25-50-УХЛ4

11

25

вентилятор

320x270x710

ЭКТ4-Д2-32-50-УХЛ4

15

32

320x270x710

ЭКТ4-Д2-40-50-УХЛ4

19

40

350x300x800

ЭКТ4-Д2-63-50-УХЛ4

30

63

600x400x1000

ЭКТ4-Д2-100-50-УХЛ4

45

100

600x400x1000

ЭКТ4-Д2-160-50-УХЛ4

75

160

1000x600x1600

ЭКТ4-Д2-250-50-УХЛ4

132

250

1000x600x1800

ЭКТ4-Д2-320-50-УХЛ4

160

320

1000x600x1800

ЭКТ4-Д2-400-50-УХЛ4

200

400

1000x600x2000

ЭКТ4-Д2-630-50-УХЛ4

315

630

1800x600x2100



Общие характеристики управления


Метод управления

V/f управление

Разрешение выходной  частоты

0,1 Гц

Перегрузочная способность

150% от номинального тока в течении 2 мин.

Пропускаемые частоты

Две зоны, с диапазоном 0,1-50 Гц

Время разгона/замедления

0-120 с

Способ торможения

Динамическое, инжекция  постоянного тока в статор

Вольт/частотная характеристика (V/f)

Возможна корректировка пользователем

В зависимости от назначения технологического агрегата частотный преобразователь обеспечивает заданный закон автоматического регулирования координат движения механизма.
Управление частотным преобразователем может осуществляться:
- от встроенного пульта, расположенного на лицевой панели;
- дистанционно от кнопок пульта управления;
- дистанционно от внешних управляющих устройств, промышленных контроллеров, систем автоматизированного управления, промышленных сетей управления (по последовательному каналу связи);
- через интерфейсные устройства, устанавливаемые по требованию заказчика.
Могут быть введены другие технологические или аварийные сигналы для отключения или других действий; в том числе и сигналы приводимого в движение механизма.
Частотный преобразователь обеспечивает защиту электропривода:
- от токов перегрузки и короткого замыкания;
- от обрыва фазы
- перенапряжения на элементах силовой схемы;
- нарушения работы системы охлаждения - перегрев элементов силовой схемы.
- технологические защиты в требуемом заказчиком качестве.
Для индикации параметров настройки, а также причин срабатывания защит (перегрузка, короткое замыкание, обрыв фазы, пониженное напряжение сети) предусмотрен алфавитно-цифровой дисплей.

Опции
Входные фильтры (дроссели сетевые ДС) устанавливаются на входе преобразователя частоты и применяются для:

  • повышения коэффициента мощности за счет снижения высокочастотных гармоник (со 2 до 5 и более) в токе, потребляемом от сети.
  • защиты диодов и тиристоров выпрямителя  и сети, от бросков тока при переходных процессах в питающей сети и нагрузке преобразователя частоты, особенно при резком скачке сетевого напряжения, который бывает, например, при отключении мощных асинхронных двигателей.

Использование сетевых дросселей особенно рекомендуется при питании от сети, к которой подключены другие нелинейные элементы (тиристорные регуляторы мощности, привод постоянного тока), создающие существенные искажения.
Сетевой дроссель необходим, если мощность источника питания преобразователя более 500кВА и превышает по мощности в 6 и более раз мощность преобразователя частоты, или длина кабеля между источником питания и преобразователем частоты менее 10 м, во входной цепи преобразователя возможны чрезмерные пиковые токи, которые могут привести к выходу из строя входного выпрямительного моста.
Практическим критерием определения индуктивности входных блоков индуктивности является критерий допустимого падения напряжения на блоке фильтров при номинальной частоте питающей сети которое, как правило, не должно превышать 3-4% от номинального напряжения сети электроснабжения.

Блоки защиты сетевые БЗС в различной комплектации  включают в себя дроссели сетевые, быстродействующие предохранители и выключатели. Применение блоков БЗС целесообразно при отсутствии отдельного шкафа (щита) электрооборудования для размещения преобразователя частоты с коммутационными и защитными аппаратами. Быстродействующие предохранители (комплект поставки), используются для защиты по току входных цепей преобразователя (полупроводниковых диодов).
Допускается замена быстродействующих предохранителей на автоматы защиты с тепловым и электромагнитным расцепителем с кратностью срабатывания 3-5 (класс В).

Блоки выходных фильтров БФД (дроссели двигателя, RC- цепи) устанавливаются на выходе преобразователя частоты и обеспечивают:

  • подавление высокочастотных гармоник в токе двигателя, которые вызывают дополнительный нагрев двигателя
  • ограничение амплитуды и скорости нарастания аварийных токов короткого замыкания
  • компенсируют емкостные токи утечки длинных моторных кабелей и снижают выбросы напряжения на обмотках двигателя (эффект стоячих волн).

Блоки БФД применяются в случаях, когда длина кабеля, соединяющего преобразователь частоты  и двигатель превышает 15-20м.

Тормозные резисторы (блоки БРТ)
Если требуется произвести быстрое торможение, необходимо использовать тормозной ключ и резистор. Преобразователи имеют встроенные тормозные ключи.  Применение блоков тормозных резисторов необходимо в случае, когда требуемая интенсивность торможения не обеспечивается частотным способом, например, в механизмах с большой маховой массой на валу, центрифугах и др.
